概述
CS8673E是-款2x40W立體聲

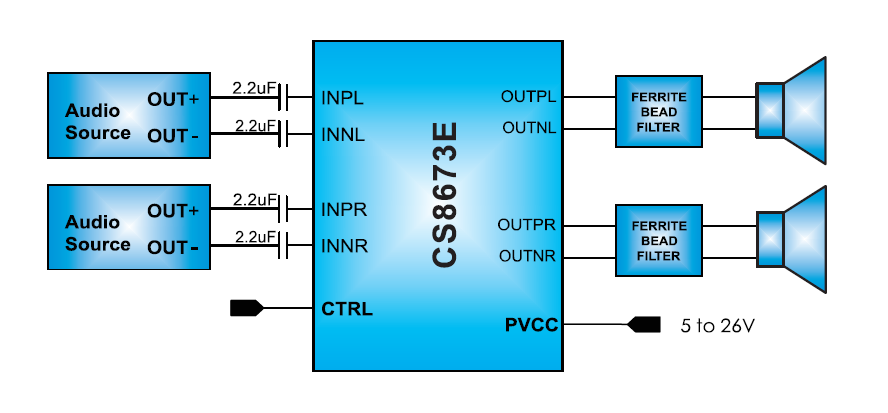

在單聲道使用的情況下;最高可輸出80W高效D類音頻功率放大電路。先進的EMIfD制技術使得在輸出端口采用廉價的鐵氧體磁珠濾波器就可以滿足EMC求。
CS8673E音頻功率放大器是為需 輸出高質量音頻功率的系統設計的，采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8673E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。CS8673E可以驅動低至4Ω負載的揚聲器 ,最高可提供80W的連續功率;
CS8673E具有高達92%的效率，使得在播放音樂的時候不需額外的散熱器。
CS8673E提供纖小的ESOP16封裝形式供客戶選擇,可以為客戶P省可觀的PCB面積，其額定的工作溫度范圍為-40℃至85℃。
描述
● 輸出功率@單通道 PO at 10% THD+N, VDD = 18V@RL = 4 Ω 43W PO at 10% THD+N, VDD = 21V@RL = 4 Ω 60W PO at 10% THD+N, VDD = 24V@RL = 4Ω 80W
● 輸出功率@立體聲 PO at 10% THD+N, VDD = 15V@RL = 4 Ω PO at 10% THD+N, VDD = 21V@RL = 8 Ω PO at 10% THD+N, VDD = 24V@RL = 8Ω
● 較大的電源電壓范圍5V~28V ● 效率高達92%，無需散熱器
● 固定24倍增益，集成15K輸入電阻，360K的反饋電阻
● 擴頻功能 ● 音頻系統帶濾波網絡，待機電流小于20mA
● 免濾波功能
● 輸出管腳方便布線布局
● 良好短路保護和具備自動恢復功能的溫度保護● 良好的失真和防噗聲功能 ● 差分輸入 封裝 ESOP16 應用 LCD TV 家庭音響系統 管腳排列
?
